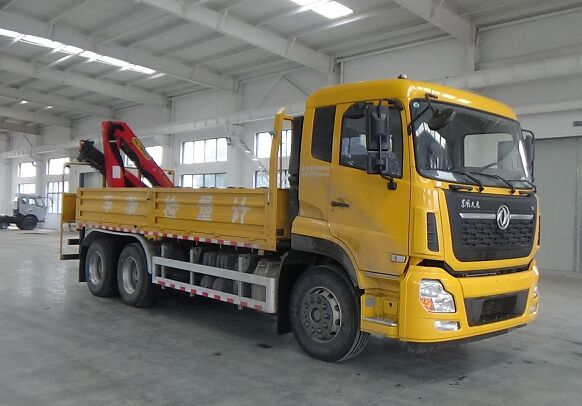

DWJ5250JJHD6计量检衡车

三轴计量检衡车一般由底盘、随车起重机、车厢、砝码、砝码定位装置等几部分组成，总质量由于底盘的悬挂不同又分为25吨，现简单介绍如下：

一、天龙三轴计量检衡车参数

   A、底盘部分

    整车型号名称：DWJ5250JJHD6计量检衡车

    外形尺寸：9380×2550×3480（mm）;

    底盘型号：东风天龙DFH1250D4

    轴距：4350+1350mm

    驱动形式：6×4

    总质量（kg）: 25000

    整备质量（kg）: 24805

    最高车速限制：89km/h（电子限速）

    发动机型号：DDi75E300-60（国六排放标准，SCR技术）

    类型：直列水冷电控燃油喷射发动机

    排量：7.5L

    最大输出功率：300马力/220Kw/1,400-1,800rpm

    最大输出扭矩：2,256Nm/900-1,300rpm

    变速箱型号：陕齿9档变速箱

    最大扭矩：1190 Nm

    类型：9个前进挡，1个倒挡；

    前桥型号：5吨

    后桥型号：153后桥

    轴荷：7000/1800双轴并装

    轮胎规格：295/80R22.5真空胎

    备用轮胎：全尺寸备胎一套

    轮毂：钢制轮毂

    驾驶室准乘人数：3人

    制动系统：EBS制动系统

    驻车制动：弹簧加载驻车制动作用于后桥

    制动操作：压缩空气式，前桥独立双回路盘式制动，驱动桥安装感载阀EBS，钢制储气罐，空气干燥罐和制动消音器，自动制动调节，ABS防抱死刹车系统。

    辅助制动：发动机排气制动(EPG)

    转向系统: 助力转向系统、动力转向泵，可变排量

    燃油箱：容量400L；铝合金油箱，带油水分离器，油箱盖带锁；加油装置，防溢出，64L尿素罐。

    电加热系统：电加热柴油滤清器、预热电阻丝

    排放依据标准：GB3847-2005,GB17691-2018国Ⅵ

    驾驶室手动驾驶室倾翻装置、D530安全型驾驶室，舒适型（悬挂）司机座椅，收音机，CD播放机，驾驶室冷热空调系统，电动升降门窗，电动电加热后视镜，着色门窗、驾驶室前望地镜，驾驶室外遮阳板，安全带。

    其它装备车辆运行实时监控系统，燃油加热系统发动机起动预热元件、变速箱后取力器， 钢质油底壳、倒车警告、防虫网、灭火器，随车工具，20吨千斤顶，18米轮胎充气软管，备胎及安装支架，雾灯，倒车警告装置等。带大灯调节功能、前雾灯，白色、车顶指示灯，驾驶室隔音隔热层。

该车特点

   1、国六排放，陕齿9JS119TB，提供1190NM的强大扭矩。

   2、前轴车轮为盘式制动器，配置领先于其他货运车辆，标配EBS。

   3、转向系统是助力系统，变量助力，方向操控性好。

   4、前面板内置防虫网，可有效阻止昆虫等进入前面水箱散热片里;

   5、安装具有卫星定位功能的行驶记录仪，4通道ABS（制动防抱死系统）ASR加速防滑控,整车货箱设计承载30吨，配装工具箱、备胎架。

   6、冷启动装置：带尿素管路加热系统、进气电加热，油水分离器电加热；

B、随车起重机技术参数

   吊机型号：Palfinger Crane  PK12000

  2. 1. 技术参数

     起重能力 11.6吨米

     标准液压起重距离 8.1米

     液压伸缩臂的长度-起重能力

     1.80米 / 6,680 公斤

      4.50米 /2,510 公斤

     6.10米 / 1,820公斤

      8.10米 / 1,360公斤

                     建议的液压油流量35-50升/分钟

     工作压力 30.0兆帕

     回转角度 420度

     折叠状态时吊机高度2,202毫米

     折叠状态时吊机宽度2,293毫米

     安装所需要的空间为775毫米

     安装所需要的空间，包含软管和硬管 975毫米

     自重：吊机部分（不包括支撑腿）1380公斤

      支撑腿装置 105-160公斤

 2.2. 主要配置和供货范围

      A 起重机底座

     A1 底座形式 固定式安装底座

     A2 立柱 标准高度

     A3 润滑方式 油脂润滑

     A4 回转方式 齿轮和齿条

     A5 回转死点位置 向前

     A6 工作区域 全部区域

                  B 支撑腿系统

    B1 左支撑腿伸展横梁 跨距2.153米，从大梁中心起算;

    B2 左支撑腿横梁伸展方式 手动式

    B3 左支腿安装方式 手动可翻转

    B4 左支腿长度 完全收缩时855mm，完全伸出时1590mm

    B5 右支撑腿伸展横梁 跨距2.153米，从大梁中心起算

    B6 右支撑腿横梁伸展方式 手动式

    B7 右支腿安装方式 手动可翻转

    B8 右支腿长度 完全收缩时845mm，完全伸出时1590mm

                  C 吊臂系统

    C1吊臂形式 折叠吊臂

    C2 连杆 B型，无连杆

    C3 外臂和伸缩臂优化 优化位置

    C4液压伸缩  2节液压伸缩臂

    C5伸缩臂油缸 优化位置

    C7吊钩附件位置 优化位置

                  G 液压系统

    G1主控制阀 V80H 型控制阀—适用于定量泵，手动

    G2 吊机支撑腿系统控制阀 主控阀控制

                 H 控制系统

    H1 起重机功能控制方式:手动

    H2 控制位置两侧交叉式控制

    H3 带有无线遥控操作

             J 其他

   J4 大梁固定件 固定螺栓 － 中号，用于固定起重机

   J7《操作员手册》 海外版，中文版

   J8 颜色Palfinger标准红色

   J9液压油泵 SC 40

          S说明

  S1  Palfinger Crane  PK12000随车起重机外形图

C、货箱及砝码定位装置

    3.1、砝码架配置：每个2吨,方形砝码架,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。为整体式可重复拆卸砝码架，砝码架上方带有减震胶皮，保证砝码固定；

    3.2、车厢与车头为车辆出厂原装同色漆质；

    3.3、车箱底部辅设≥6mm厚的防滑钢，副梁为贯通式，材质为8#锰钢板，滚压而成；横梁为锰钢板折弯件，间距为30cm，边框为加厚材质，做特殊防锈处理；挡泥板为铝合金材质，防护栏为铝合金材质；

    3.4、车厢横梁、纵梁连接为上铆接、下焊接结构；

    3.5、整体型副车架、配装工具箱、备胎架；

    3.6、货箱内配备不锈钢工具箱，方便放小砝码，便于现场使用；

D、计量检衡车整车改装要求

    排放依据标准: GB3847-2005,GB17691-2018国Ⅵ【国六排放】

    依据GB 7258–2004 、GB 1589–2004、GB/T 6420–2004对天龙 6×4底盘车改装适合用户要求的衡器计量检衡车。整车货箱设计承载20吨，箱内配装砝码定位装置，驾驶室内安装可视倒车影像。配装工具箱（铁质）、备胎架、铝合金侧防护、钢制后保险杠、LED警示灯、随车起重机的安装、液压系统的调试、粘贴反光标识等。
