A、车体部分
1、整车型号：重汽25吨计量检衡车
2、柴油发动机：中国重型汽车集团有限公司，功率≥249kW
3、颜色:工程黄
4、底盘：中国重汽ZZ1257N4647D1
5、驱动形式：6*4驱动
6、驾驶室准乘人数：3
7、轮胎规格：16PR,11.00R20
8、轴距：4600+1350（mm）
9、外形尺寸：10100×2500×3730,3300（mm）
10、配置倒车影像系统
11、安装具有卫星定位功能的行驶记录仪，6通道ABS（制动防抱死系统）ASR加速防滑控,整车货箱设计承载25吨，配装工具箱、备胎架。
12、冷启动装置：带尿素管路加热系统、进气电加热，油水分离器电加热；
B、车厢部分
1、砝码架配置：每个1吨,圆型或方型,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳。
2、车厢与车头为车辆出厂原装同色漆质
3、车箱底部辅设≥4mm厚的防滑钢
4、车厢横梁、纵梁连接为铆接结构
5、整体型副车架
6、配装工具箱、备胎架
C、起重机部分
1、吊机后置，带操作平台，在车辆两侧操作，同时车上配置高位站台可车上操作
2、折臂式HB 150 E3，最大起重量≥11280kg，臂体为进口型材，一次成型六边形，焊缝仅一条
3、回转角度：≥380°
4、吊臂幅度≥10.08米
5、在吊臂伸展最长时，起重量≥1190 kg
6、吊机配置要求：
a.吊臂钢板为进口700高强度钢板
b.油泵为进口知名品牌
c.主要阀、锁件及硬管、接头为进口知名品牌
7、吊机自重：1720kg
8、吊钩及吊具（铁链式）与所配砝码起吊架必须匹配
9、起重机产地：意大利，符合欧标EN12999H1/B3，中等载荷10万次工作循环；随车起重机原装进口；
10、提供免费培训
11、配有高压过滤器、服务提醒计时器、两侧控制位均配水平指示器
12、支腿：液压式伸缩支腿。
起重机性能参数
380°回转，齿轮齿条式，全液压。
1、转台结构
变截面等应力箱型框架结构，采用高强度钢全焊接。
2、液压系统
采用齿轮泵通过取力器、变速箱与柴油发动机联接。吊机液压系统开式油路控制。操作起钩/降钩、回转、变幅、伸缩等起重动作，液压传动机构设计合理；
3、控制
常规控制，通过安装吊机左右两侧的操纵杆控制，起重机的全部动作和速度可通过定位手油门进行快慢控制。
4、回转机构
齿轮齿条式，全液压。
5、伸缩臂
伸缩臂采用抗扭曲设计，采用高强度结构钢制造，由2组变幅和3节伸缩臂组成，臂的截面为六边形，使吊臂具有极高的稳定性。全部动作通过2组变幅油缸和2根双作用往复式液压油缸带动实现，可以实现0-10.06米区间任意臂长长度。
6、安全装置
液压系统：液压平衡阀、液压溢流阀、液压双向锁；
7、吊钩
主钩：30吨级拉力钩
起重机参数
1、最大起重量(kg)
|
12280(理论值)
| ||||||
2、最大起重力矩（T.M）
|
14
| ||||||
3、工作压力（bar）
|
290
| ||||||
4、液压系统推荐流量（L/min）
|
25
| ||||||
5、推荐油箱容积（L）
|
100
| ||||||
6、回转范围（度）
|
380
| ||||||
7、起重机自重(kg)
|
1720(不含支腿重量，支撑腿自重200kg)
| ||||||
8、支腿跨度（mm） | 5140 | ||||||
9、外观尺寸（mm:B×H×S）
|
2480×2340×855
| ||||||
10、起升性能参数
|
幅度(m)
|
1
|
2.45
|
4.41
|
6．21
|
8.08
| 10.06 |
起重量(kg)
|
12280
|
5200
|
2920
|
2010
|
1495
| 1190 | |
D、主要性能介绍
【主要技术参数】 | |||
产品商标 | - | 公告批次 | - |
产品名称 | 计量检衡车 | 产品型号 | 重汽计量检衡车 |
总质量(Kg) | 25000 | 罐体容积(m3) | |
额定载质量(Kg) | 外形尺寸(mm) | 10100×2500×3730,3300 | |
整备质量(Kg) | 24805 | 货厢尺寸(mm) | 6020×2320×600,800 |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 3 | 载质量利用系数 | |
接近角/离去角(°) | 15/11 | 前悬/后悬(mm) | 1500/2650 |
轴数 | 3 | 轴距(mm) | 4600+1350,4575+1400 |
轴荷(Kg) | 7000/18000(并装双轴) | 最高车速(Km/h) | 102 |
其它 | 备注：一、随底盘选装驾驶室;二、随底盘选装发动机型号:D10.34-40和D10.38-40;三、选装起重机型号、最大起重载荷、自重分别为PK23500、7100kg、2550kg;PK15500、6100kg、2430kg;PK12000、6000kg、2350kg;PK10000、5950kg、2250kg;HIAB111、6050kg、2300kg;HIAB122、6400kg、2450kg;HB150、6300kg、1920kg;HB200、8000kg、2570kg;HV147、6300kg、1830kg;HV197、8000kg、2265kg。四、侧防护装置材料材质:Q235,侧防护焊接加螺栓连接。后防护螺栓连接,断面尺寸(高×宽)120×60(mm),后部防护离地高度:540mm。该车安装具有卫星定位功能的行驶记录仪,该车仅选用底盘轴距(4600+1350)。装ABS,ABS系统型号为4460046300,生产企业为威伯科汽车控制系统(中国)有限公司 | ||
【底盘技术参数】 | |||
底盘型号 | ZZ1257N4647D1 | 底盘名称 | 载货汽车底盘 |
商标名称 | 豪沃牌 | 生产企业 | 中国重汽集团济南卡车股份有限公司 |
外形尺寸(mm) | 9895×2496×3125,3730 | 轮胎数 | 10 |
接近角/离去角(°) | 16/19 | 轮胎规格 | 315/80R22.5 16PR,295/80R22.5 16PR,12R22.5 16PR,12.00R20 14PR,12.00-20 16PR,11.00R20 16PR,11.00-20 |
钢板弹簧片数 | 4/-,4/12,10/-,10/12 | 前轮距(mm) | 2022,2041 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830 |
排放标准 | GB17691-2005国Ⅳ,GB3847-2005 | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
D10.34-40 D10.38-40 D12.34-40 D12.38-40 | 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 | 9726 9726 11596 11596 | 249 276 249 279 |

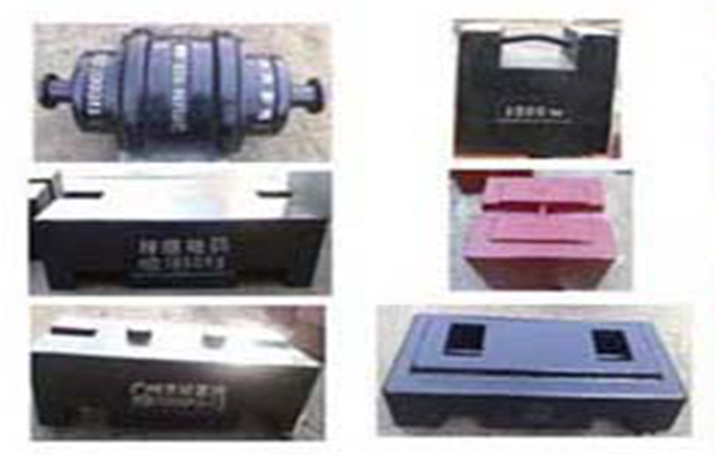

E、砝码参数
1、砝码材质：铸铁
2、精度等级：M1
3、规格型号：1000kg/个
4、砝码编号：001号～00-号
5、企业标识：铸有“CMC-计量所 1000kg
6、砝码形式：形状圆形或方形

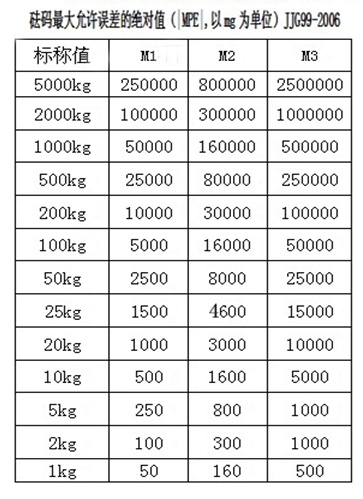

7、质量、准确度等级均符合JJG99-2006<砝码>计量检定规程的要求。
所有以上改装必须符合GB7258-2004(机动车运行安全技术条件)；GB1589-2004(道路车辆外廓尺寸、轴荷及质量限值)的法规要求和JJG907-2006<动态公路车辆自动衡器>计量检定规程的要求。
8、提供法定计量检定机构出具的检定证书。

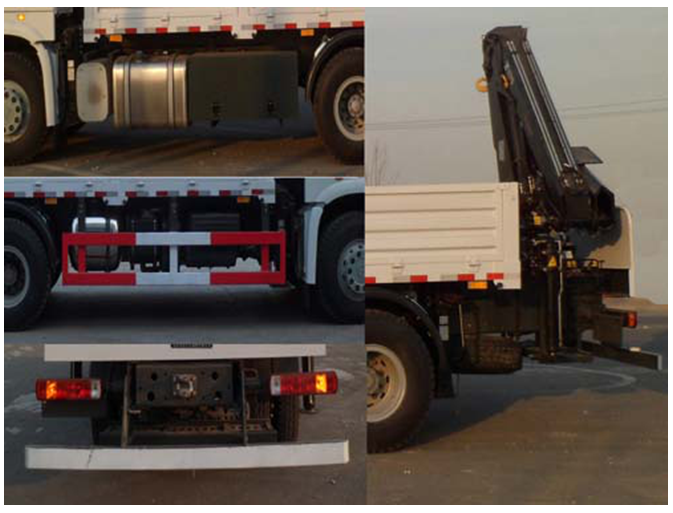

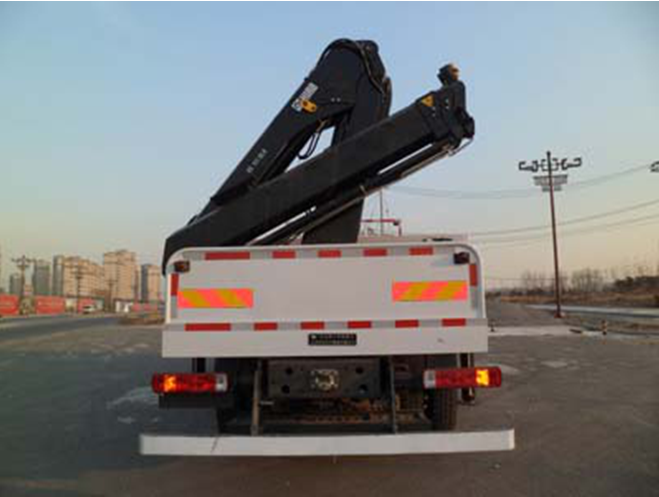

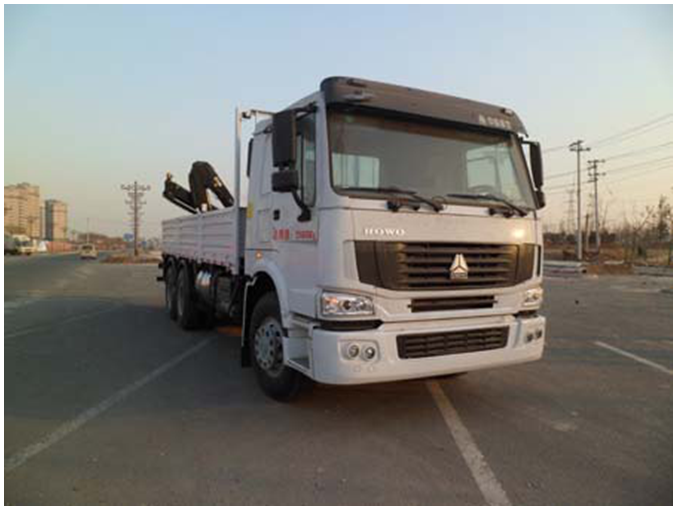

F、整车图片
