SYB5160JJH计量检衡车
一、概述:

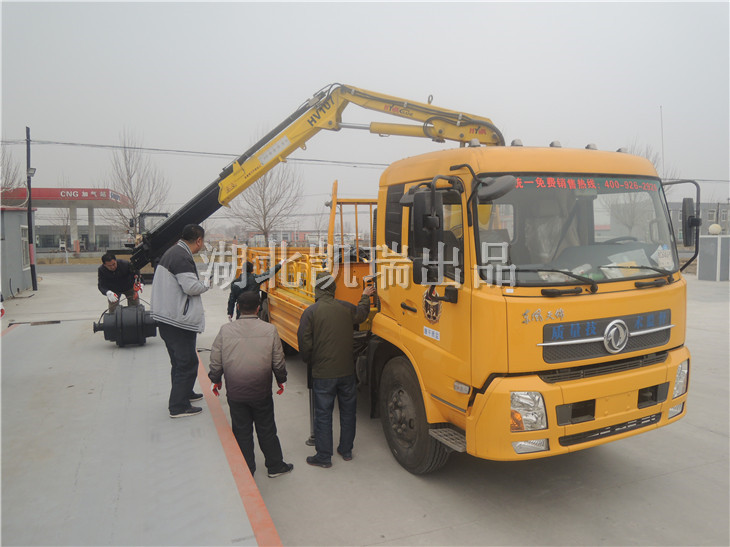

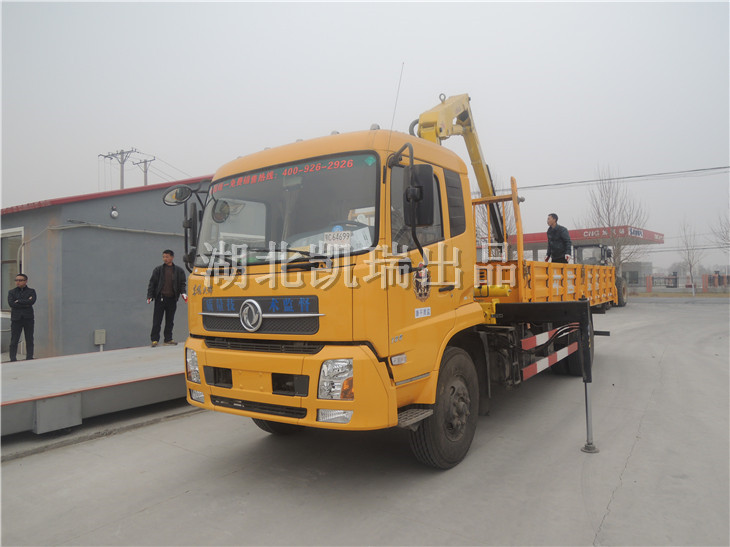

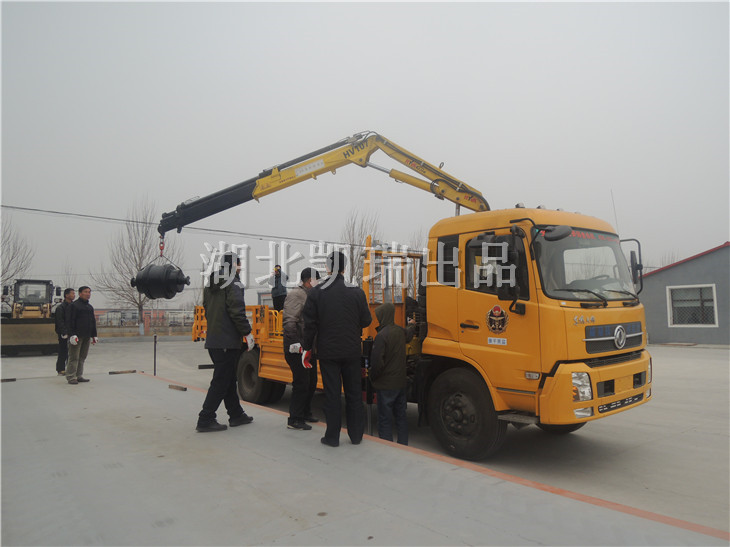

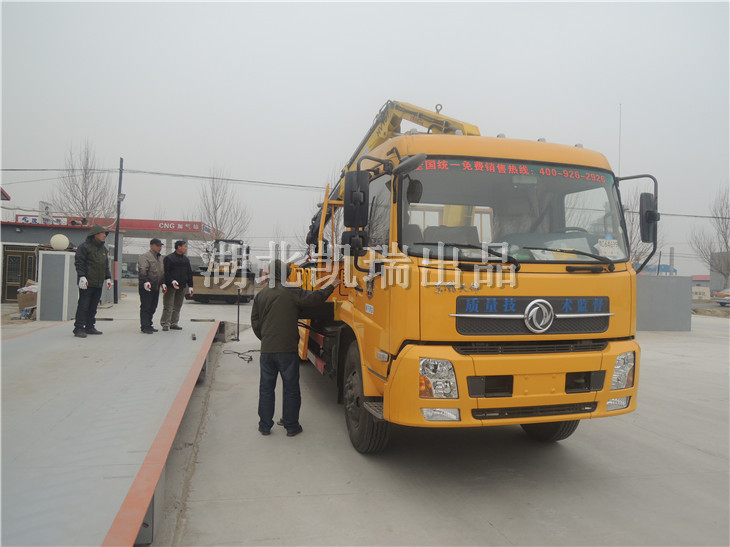

SYB5160JJH东风天锦计量检衡车是由我公司开发生产的特种车型,专用于大型静态衡器及高速公路动态衡器的现场检定;该车型选用东风天龙DFL1160BX5(国四)二类汽车底盘及海沃进口随车起重机改装,在国内建有完善的售后服务体系。
二、计量检衡车技术参数
1、整车主要技术参数
整车型号 | SYB5160JJH | 底盘型号 | DFL1160BX5(国四) |
外形尺寸(长×宽×高)(mm) | 9000X2500X3700,3600 | 发动机型号 | ISDe210 40 |
货厢内部尺寸(mm) | 8600,8400X800,600X2300 | 总质量(kg) | 16000 |
轴荷(kg) | 6000/10000 | 轴距(mm) | 5000,4700 |
接近角/离去角(°) | 20/12 | 轴数 | 2 |
轮胎尺寸 | 9.00R20 | 最高车速(km/h) | 90 |
驾驶室准乘人数(人) | 3 | 排放依据标准: | GB3847-2005,GB17691-2005国Ⅳ |
2、随车起重机性能参数
吊机吨位 | HV77 E2 | HV107 E2 | |||||||||||
1、最大起重量(kg) | 4000 | 5000 | |||||||||||
2、最大起重力矩(T.M) | 7.55 | 9.56 | |||||||||||
3、工作压力(bar) | 250 | 275 | |||||||||||
4、液压系统推荐流量(L/min) | 16 | 25 | |||||||||||
5、推荐油箱容积(L) | 48 | 100 | |||||||||||
6、回转范围(度) | 380 | 380 | |||||||||||
7、起重机自重(kg) | 830(不含支腿,支腿自重125kg) | 1125(不含支腿,支腿自重125kg) | |||||||||||
8、外观尺寸(mm:B×H×S) | 2320*2030*565 | 2485*2320*635 | |||||||||||
9、起升性能参数 | 幅度(m) | 1.0 | 2.0 | 3.51 | 4.87 | 6.23 | 7.56 | 1.0 | 2.42 | 4.0 | 5.64 | 7.34 | 9.22 |
起重量(kg) | 7340 | 3670 | 2065 | 1470 | 1140 | 870 | 9180 | 3770 | 2300 | 1605 | 1230 | 895 |
