依维柯4.5吨级计量检衡车

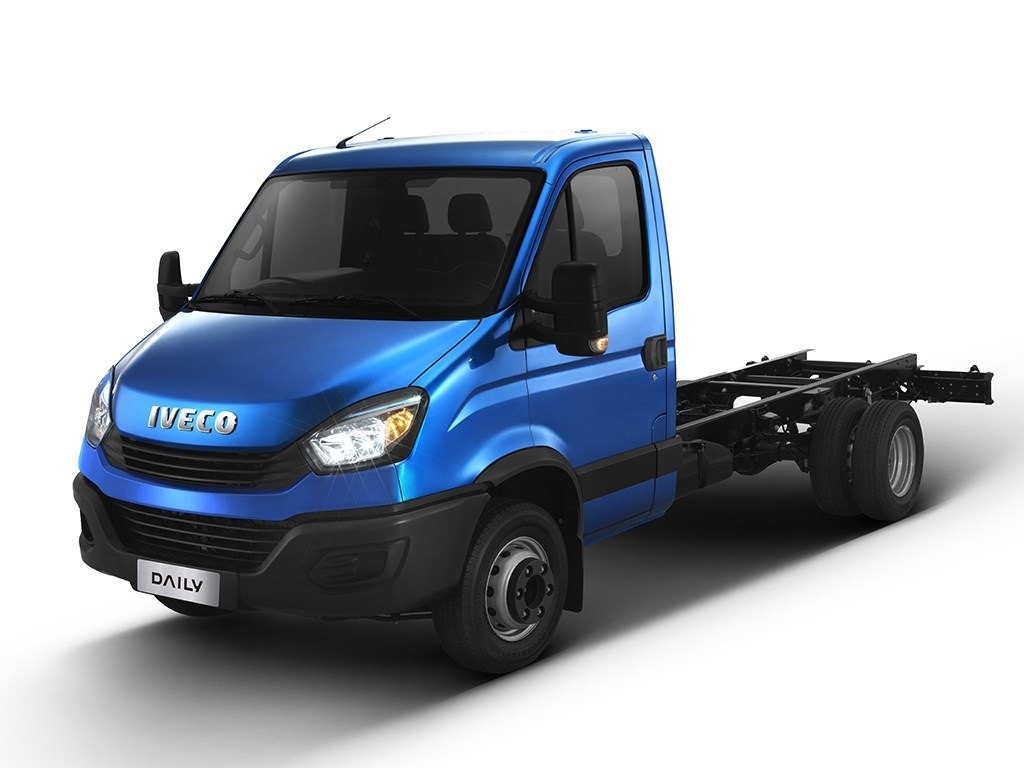

A、底盘部分

    整车型号名称：               DWJ5041JJHD6计量检衡车（双排）

    外形尺寸：                   5995×2150×2550,2650（mm）

    底盘型号：                   依维柯牌NJ1046EFC S(单排）

    轴距：                       3300mm

    最小转弯半径：               12.1m

    驱动形式：                   4×2

    驱动方式：                   前置后驱

    总质量（kg）:                4490

    整备质量（kg）:              4100

    最高车速限制：               130km/h

    发动机型号：                 F1AE8481D（欧六排放标准）

    发动机厂家：                 南京依维柯汽车有限公司

    类型：                       直列水冷电控燃油喷射发动机

    排量：                       2.287L

    最大输出功率：               129马力/95Kw/1,800-2,400rpm

    百公里油耗(L)：              15L

    燃油：                       0号清洁柴油；

    变速箱型号：                 5档手动变速箱

    类型：                       5个前进挡，1个倒挡；

    轴荷：                       1610/2880

    轮胎规格：                   195/75R16LT（真空胎）

    备用轮胎：                   全尺寸备胎一套

    驾驶室准乘人数：             3人

    驻车制动：                   弹簧加载驻车制动作用于后桥

    制动操作:油刹，ABS防抱死刹车系统，制动力分配系统（EBD/CBC）。

    转向系统:液压助力转向系统、动力转向泵；

    燃油箱：塑料100L油箱

    电加热系统：电加热柴油滤清器、预热电阻丝

    排放依据标准：GB3847-2005,GB17691-2018国Ⅵ（国六排放）

    整车质保：三年或10万公里

   其他配置：带大灯调节功能、选装前雾灯，白色、车顶指示灯，白色、驾驶室标志，驾驶室隔音隔热层。

驾驶室内照片

（双排车辆照片）

B、随车起重机技术参数

   吊机型号：Palfinger Crane  PK4200

 2. 1. 技术参数

     起重能力                           3.6吨米

     标准液压起重距离                   6.4米

     液压伸缩臂的长度-起重能力

                                        3.40米 / 990 公斤

                                        4.90米 / 760 公斤

                                        6.40米 / 550 公斤

     建议的液压油流量                   15升/分钟

     工作压力                           25兆帕

     回转角度                           370度

     折叠状态时吊机高度                 1,650毫米

     折叠状态时吊机宽度                 1,900毫米

     安装所需要的空间为                 530毫米

     安装所需要的空间，包含软管和硬管   730毫米

     自重：吊机部分（不包括支撑腿）     545公斤

           支撑腿装置                   105-160公斤

2.2. 主要配置和供货范围

   A 起重机底座

     A1 底座形式 固定式安装底座

     A2 立柱 标准高度

     A3 润滑方式 油脂润滑

     A4 回转方式 齿轮和齿条

     A5 回转死点位置 向前

     A6 工作区域 全部区域

B 支撑腿系统

    B1 左支撑腿伸展横梁 跨距1.541米，从大梁中心起算

    B2 左支撑腿横梁伸展方式 手动式

    B3 左支腿安装方式 手动可翻转

    B4 左支腿长度 完全收缩时646mm，完全伸出时1290mm

    B5 右支撑腿伸展横梁 跨距1.541米，从大梁中心起算

    B6 右支撑腿横梁伸展方式 手动式

    B7 右支腿安装方式 手动可翻转

    B8 右支腿长度 完全收缩时646mm，完全伸出时1290mm

C 吊臂系统

    C1吊臂形式 折叠吊臂

    C2 连杆 B型，无连杆

    C3 外臂和伸缩臂优化 优化位置

    C4液压伸缩 2节液压伸缩臂

    C5伸缩臂油缸 优化位置

    C7吊钩附件位置 优化位置

G 液压系统

    G1主控制阀 V80H 型控制阀—适用于定量泵，手动

    G2 吊机支撑腿系统控制阀 主控阀控制

H 控制系统

    H1 起重机功能控制方式 手动

    H3 控制位置 两侧交叉式控制

J 其他

   J4 大梁固定件 固定螺栓 － 中号，用于固定起重机

   J7《操作员手册》 海外版，中文版

   J8 颜色Palfinger标准红色

   J9液压油泵 SC 32

S说明

  S1  Palfinger Crane  PK4200随车起重机外形图

S2Palfinger Crane  PK4200  随车起重机应用

C、货箱及砝码定位装置

    3.1、砝码架配置：可根据选择100kg、200kg、500kg砝码,砝码架高度要达到砝码高度的1/3，按砝码生产企业技术提供尺寸要求制作,保证砝码放置平稳,为整体式可重复拆卸砝码架，砝码架上方带有减震胶皮，保证砝码固定；

     可装载1.5吨大砝码，各种组合不超过1.5吨；

    3.2、车厢与车头为车辆出厂原装同色漆质；

    3.3、车箱底部辅设≥3mm厚的防滑钢，副梁为贯通式，材质为6#锰钢板，滚压而成；横梁为锰钢板折弯件，间距为30cm，边框为加厚材质，做特殊防锈处理；挡泥板为铝合金材质，防护栏为铝合金材质；

    3.4、车厢横梁、纵梁连接为上铆接、下焊接结构；

    3.5、整体型副车架

    3.6、配装工具箱、备胎架

D、DWJ5041JJHD6计量检衡车图片

E、计量检衡车整车改装要求

    排放依据标准: GB3847-2005,GB17691-2018国Ⅵ【国六排放】

    依据GB 7258–2017 、GB 1589–2016、GB/T 6420–2004对依维柯欧胜（双排） 4×2底盘车改装适合用户要求的衡器计量检衡车。整车货箱设计承载2吨，箱内配装砝码定位装置，驾驶室内安装可视倒车影像。配装工具箱、备胎架、铝合金侧防护、钢制后保险杠、LED警示灯、随车起重机的安装、液压系统的调试、粘贴反光标识等
